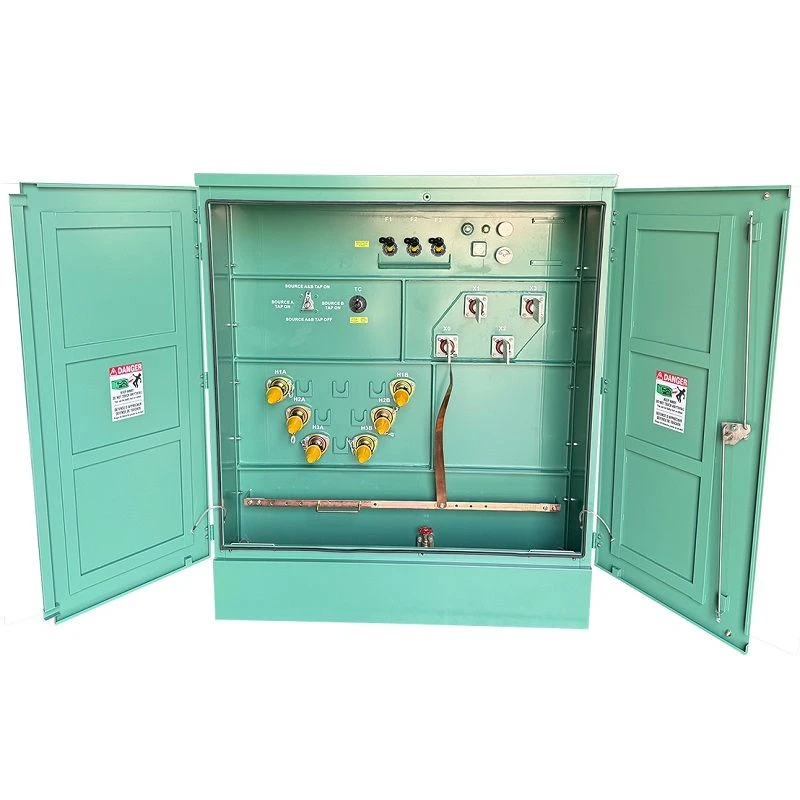

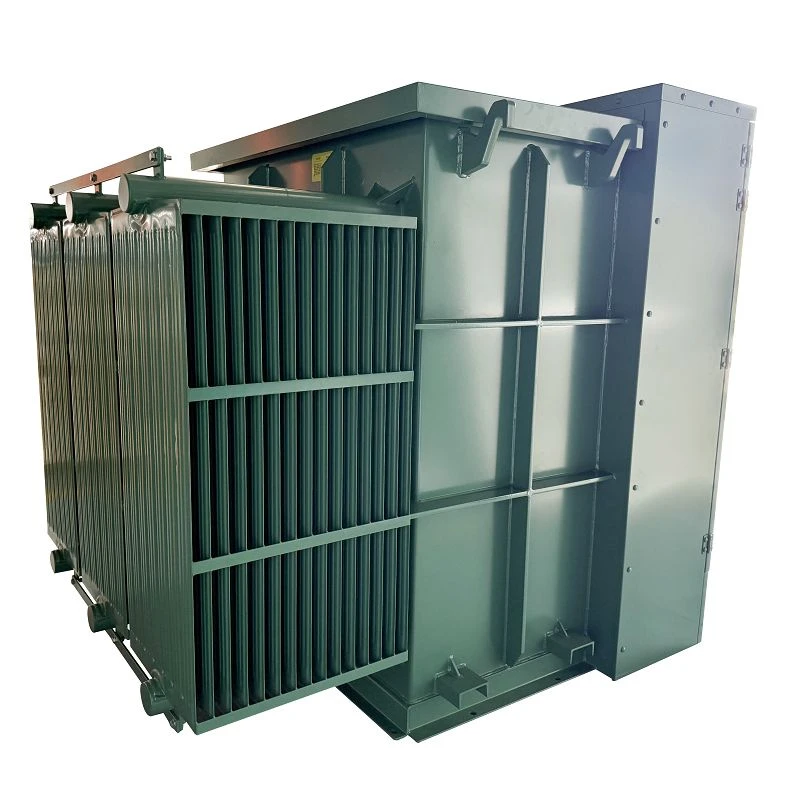

2000 KVA neðanjarðar Transformers-25/0,6 KV|Kanada 2026





01 Almennt

1.1 Verklýsing

Árið 2026, pantaði kanadískur viðskiptavinur tvo 2000kVA þriggja fasa púðafesta spennubreyta fyrir neðanjarðardreifingu. Verkefnið krafðist-hagkvæmra neðanjarðarspenna í samræmi við CSA C802.1 og CSA C227.4 staðla, með sérstakri áherslu á orku-tapstýringu, áreiðanleika utandyra og rekstraröryggi í gagnsemi-.

Neðanjarðarspennararnir eru stilltir með 25kV aðalspennu og 600Y/347V aukaspennu með Dyn1 vektorhópi, sem gerir þá hentuga fyrir lykkja-neðanjarðar dreifikerfi sem almennt eru notuð í Norður-Ameríku. Bæði HV og LV vafningar nota álleiðara, en ONAN steinefni-olíukælikerfið styður stöðugan langtíma-útivist við hleðsluskilyrði.

Viðskiptavinurinn tilgreindi einnig strangar skilvirknikröfur, þar á meðal lágmarksnýtni upp á 99,37%, stjórnað-álagstapi og álagstapi, öryggisbyggingu að framan og fullkominn verndarbúnað fyrir rafdreifikerfi neðanjarðar.







1.2 Tæknilýsing

2000 kVA neðanjarðar spenni forskrift og gagnablað



1.3 Teikningar

2000 kVA neðanjarðar spenni teikning og nafnplata





02 Framleiðsla

2.1 Kjarni

Púðifesti spennirinn notar kjarnabyggingu með litlu-tapi sem er fínstillt fyrir CSA skilvirknikröfur og langtíma notkun neðanjarðar. Segulhringrásahönnunin hjálpar til við að draga úr-álagstapi, staðbundinni upphitun og rekstrarhávaða á sama tíma og hún styður strangt 99,37% lágmarksmarkmið verkefnisins.



2.2 Vinda



2.3 Tankur



2.4 Hönnun jarðstrengjatenginga

Fyrir jarðstrengjanotkun er HV-hliðin búin 25kV aðskiljanlegum einangruðum tengjum sem eru metin með 150kV BIL og 200A straumgetu fyrir lykkju-straumdreifingarkerfi, en LV hliðin notar plastefni-steyptar bushings með 6-gata spöðutengjum fyrir áreiðanlega lágspennu snúru. Neðanjarðar spennirinn inniheldur einnig jarðtengingar og stífar koparjarðtengingar strætótengingar til að styðja við jarðtengingu kerfisins og samhæfingu veituverndar.



2.5 Verndar- og skiptikerfi

Varnarkerfið inniheldur 4-stöðu hleðslurofa, byssuöryggi og ELSP straumtakmarkandi varaöryggi til að veita samræmda spennuvörn og bætta bilunareinangrunargetu. Staðalbúnaður fylgir vísbending um efsta olíuhita, vísbendingu um olíuhæð, þrýstilokunarvörn, frárennslisloka og áfyllingartappa fyrir reglubundið eftirlit með rekstri og viðhaldi.





03 Prófanir

Prófunarstaðall







04 04 Pökkun og flutningur

4.1 Pökkun





05 Vefsvæði og samantekt

Þessir 2000kVA þriggja fasa púðar uppsettir neðanjarðar spennar eru sérstaklega hannaðir fyrir kanadísk dreifikerfi neðanjarðar sem krefjast mikillar skilvirkni, samræmi við CSA, óvirkt-framhliða rekstraröryggi og áreiðanlega lykkju-straumsnúrusamþættingu.

Með lítilli-kjarnatækni, Dyn1 vindastillingu, samræmdri öryggisvörn, innsigluðum tanksmíði og notagildi-púðafestri hönnun, veita spennarnir áreiðanlega og orku-hagkvæma lausn fyrir nútíma raforkudreifikerfi í Norður-Ameríku neðanjarðar.
