750 KVA púði festur Transformer Loop Feed-13,2/0,48 KV|Bandaríkin 2024

01 Almennt

1.1 Verklýsing

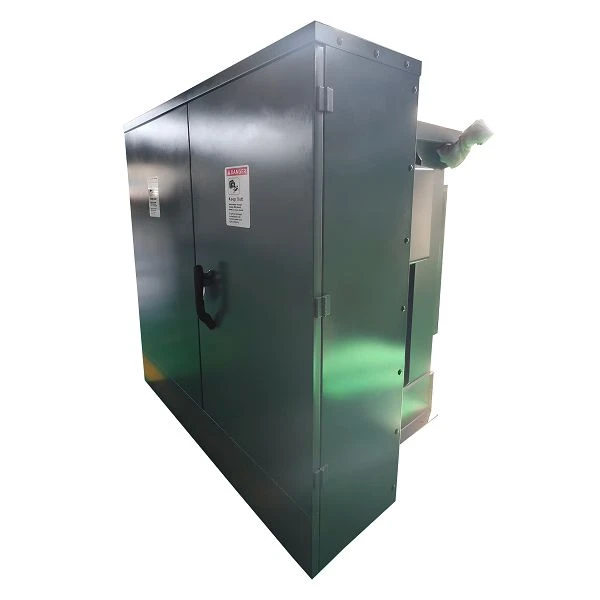

Þetta750kVA þriggja fasa púðafestur spennirvar afhent til Ameríku árið 2024. Það er framleitt samkvæmt IEEE Std C57.12.34-2022 og uppfyllir DOE 2016 orkunýtingarstaðalinn. Nýtnin er 99,4%. Það er með lykkjufóðrun og dead-front hönnun fyrir örugga og auðvelda notkun á iðnaðar- og atvinnusvæðum. Málaflið er 750kVA, með aðalspennu 13,2 kV og aukaspennu 0,48 kV. Spennirinn er UL skráður, uppfyllir bandaríska öryggisstaðla.

Viðnámið er 5,75%. Hleðslutapið-er 1,05kW. Álagstapið er 5,4kW. Þetta litla tap sparar orku og bætir afköst. Krakkaskiptirinn er ekki-hleðslugerð (NLTC). Það hefur ±2×2,5% svið til að stilla spennuna.

Álvafningar eru léttar, sterkar og góðar fyrir hitaflutning. Það heldur spenninum köldum og stöðugum undir álagi. ONAN kælikerfið notar náttúrulega olíu og loftflæði til að stjórna hitastigi.

Tankurinn er úr mildu stáli og húðaður með-tæringarmálningu. Það er sterkt og leka-heldur. Dauða-frambyggingin heldur notendum öruggum með því að hylja spennuhafa hluta. Lykkjufóðrunarkerfið gerir stöðuga notkun þegar önnur hliðin er í viðhaldi, sem eykur áreiðanleika í raforkukerfi.
Þessi spennir er notaður íIðnaðaraðstaðaogdreifikerfi veitu. Það hentar líka fyrirverslunarmiðstöðvar, gagnaaðstöðu, og aðveitustöðvar utandyra. Það veitir stöðugt og skilvirkt afl þar sem áreiðanleiki og öryggi eru mikilvæg.

1.2 Tæknilýsing

750 kVA púði festur spenni lykkja fæða forskrift og gagnablað

1.3 Teikningar

750 kVA púði festur spennilykkja fóðurteikning og nafnplata

02 Framleiðsla

2.1 Kjarni

2.2 Vinda

2.3 Tankur

Olíutankurinn er úr mildu stáli. Það hefur innsiglaða hönnun með boltaðri loki. Þessi uppbygging veitir sterkan stuðning og kemur í veg fyrir olíuleka. ONAN kælikerfið notar náttúrulegt olíuflæði til að fjarlægja hita. Það heldur spenninum köldum jafnvel þegar álagið er mikið. Allir fletir eru meðhöndlaðir með-tæringarvarnarhúð sem lengir endingartíma við erfiðar aðstæður utandyra.



2.4 Lokaþing

Kjarninn og spólurnar eru hreinsaðar, skoðaðar og nákvæmlega stilltar, með álvindum studdar og klemmdar fyrir stöðugleika. Meðan á tankinum stendur er virki hlutinn lækkaður í hreinan tank, rétt jarðtengdur og festur með einangrunarstoðum.

Aukahlutir eins og há- og lág-spennuhylki, ofnar, þrýstiloki, lyftistöng og af-kranaskipti eru sett upp og innsigluð. Aukaíhlutir innihalda byssuöryggi með CLF, 2-stöðu LBOR rofa, vökvastigsmæli, þrýstiloftsmæli, hitamæli af skífugerð og frárennslis- og sýnisloka fyrir örugga notkun og þægilegt eftirlit.

Einingin er lofttæmi-fyllt með jarðolíu, sem tryggir rétta þéttingu og olíuhæð. Rafmagnspróf eins og viðnám, hlutfall, fasatengsl, tap, spennuþol, einangrun, leka og olíurafmagnspróf tryggja áreiðanlega frammistöðu og samræmi við hönnunarstaðla.

Að lokum er ytra byrði hreinsað, húðað og skoðað. Nafnamerkisgögn, tengimerkingar og raflagnaskýringar eru staðfestar fyrir nákvæmni fyrir pökkun og afhendingu.





03 Prófanir

Prófunarstaðall

Venjulegt próf

1. Viðnámsmælingar
2. Hlutfallspróf
3. Fasa-tengslapróf
4. Ekkert álagstap og enginn álagsstraumur
5. Álagstap viðnámsspenna og skilvirkni
6. Beitt spennupróf
7. Framkölluð spennuþolspróf
8. Lekaprófun með þrýstingi fyrir straumbreyta sem eru í vökva í kafi
9. Mæling á einangrunarþoli
10. Olíurafmagnspróf

04 Pökkun og sendingarkostnaður





05 Vefsvæði og samantekt

Scotech 750kVA púðafesta spennilykkjufóðrið var afhent til Ameríku árið 2024. Lykkjustraumur hans og dauður-framhönnun veita öryggi, auðvelt viðhald og stöðuga notkun.

Spennirinn notar þriggja-útlima kísilstálkjarna með litlu tapi og litlum hávaða. Álvafningar gefa sterka frammistöðu, góðan hitaflutning og langan endingartíma. Staðalbúnaður og aukahlutir eru meðal annars hlaup, þrýstilokunarventill, kranaskipti, byssuöryggi með CLF, 2-stöðu LBOR rofa, vökvastigsmæli, þrýstiloftsmæli, hitamæli af skífugerð og frárennslis- og sýnisloki.

Spennirinn er lofttæmi-fylltur með jarðolíu og stenst venjubundnar prófanir fyrir viðnám, hlutfall, fasatengsl, tap, spennuþol, einangrun, leka og olíurafmagn. Scotech spennar skila áreiðanlegu,-orkuhagkvæmu og-hagkvæmu afli fyrir nútíma þriggja fasa dreifikerfi.
