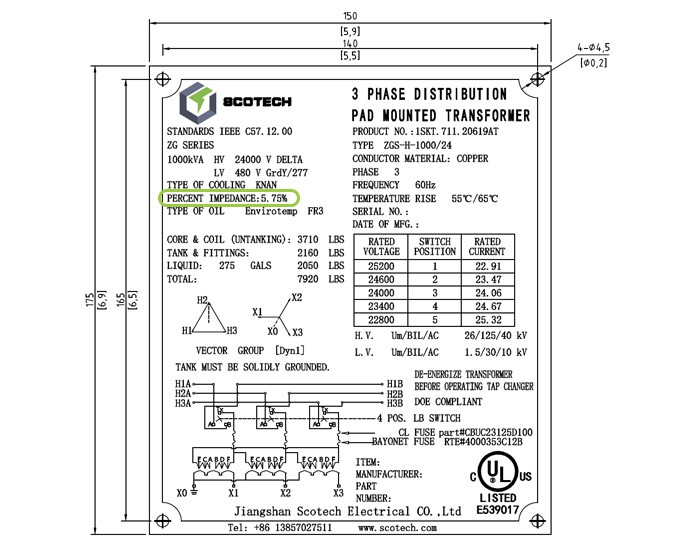

Hvað er viðnámsspenna á spenni nafnplata?

Hvað nákvæmlega er viðnámsspenna?

Viðnámsspenna, einnig þekkt sem stutt - hringrásarspenna, táknar spennumissi yfir viðnám spennara þegar metinn straumur rennur í gegnum hann. Stutt - Hringið á efri hliðinni (venjulega lágu - spennuhliðin) og beittu lágspennu við tíðni tíðni á aðalhliðina. Þegar metinn straumur streymir um efri hliðina er beitt spenna á aðalhliðinni tjáð sem prósentu, svo sem UZ%. Þessi skilgreining ræður að hlutfall stutts - hringrásar er jafnt og hlutfall stutts - hringrásarviðnáms, svo stutt - hringrásarspenna er oft kallað viðnámsspenna.

Útreikningur: Stuttur - Hringrás á aukhlið spenni og notaðu smám saman spennu á aðalhliðina. Þegar metinn straumur rennur í gegnum efri vinda er hlutfallshlutfall beitt spennu UZ til metið spennu Un reiknað: UZ%=UZ/Un × 100%

Hver er tilgangurinn með viðnámsspennu?

Stutt - hringrásarviðnám ákvarðar umfang stutta - hringrásarstraums sem dreginn er af spenni meðan á skammhlaup kerfisins stendur og þar með umfang rafdynamískra krafta innan spennisins. Það ákvarðar einnig spennubreytingu við álagshlið spenni við mismunandi álagsskilyrði, sem hefur áhrif á spennusveiflur við ristunaraðgerð. Stutt - hringrás viðnám er einnig nauðsynlegt skilyrði fyrir samhliða notkun spennubreyta.

Aðferðir til að mæla viðnámsspennu

Brúaraðferð:Þetta er tiltölulega nákvæm mælingaraðferð byggð á meginreglunni um brú jafnvægis til að ákvarða stutta - hringrásargildi.

 Stutt - Hringið lágt - spennu hlið spenni.

 Notaðu síðan brú til að tengja High - spennuhliðina.

 Aðlagaðu brúna til að ná jafnvægi; Mæld gildi gefur stutta - hringrásarviðnám.

Þessi aðferð býður upp á mikla nákvæmni en er flókin og krefst hæft starfsfólks.

Hagnýt mótsögn við viðnámsspennu

Af ofangreindu er ljóst að viðnámsspenna er nokkuð misvísandi í hagnýtum forritum.

Frá sjónarhóli raforkukerfisins:

Fyrir spennir með sömu afkastagetu þýðir lægri viðnámsspenna lægri kostnað, meiri skilvirkni, ódýrara verð, minni spennufall og spennubreytileiki meðan á notkun stendur og betri spennu gæðaeftirlit. Þess vegna, frá sjónarhóli netrekstrar, er minni viðnámsspenna æskileg.

Frá stuttu - hringrásarstraumnum takmarkandi sjónarhorni:

Hins vegar, frá sjónarhóli þess að takmarka stutt - hringrásarstraum til að vernda rafbúnað (svo sem aflrofa, einangrunar, snúrur osfrv.) Frá skemmdum meðan á notkun stendur, er æskilegri viðnámsspennu æskileg.

Hagnýtt forrit dæmi:

Í þéttbýlisorkuvökva, vegna verulegra álags sveiflna, eru spennir með hærri stutt - hringrásarviðnám valin til að tryggja spennu stöðugleika. Til dæmis, á miðbæjarsvæði, voru spennir með 7% stutt - hringrásarviðnám til að draga úr spennusveiflum af völdum álagsbreytinga. Í samanburði við spennir með 5% viðnám, veita þessir spennir betri spennureglugerð undir álagsbreytileika og viðhalda stöðugri spennu fyrir notendur.

Til að koma jafnvægi á kröfur um eðlilega notkun og bilunarskilyrði tilgreinir IEC mismunandi kröfur um viðnámspennu fyrir ýmsar spenni gerðir. Almennt, því hærra sem spennuáritunin er, því stærra er viðnámsspennugildi:

Kraftspennur við 6 ~ 10 kV stig: 4% - 5.5%

Kraftspennur við 35 kV stig: 6,5% - 8%

Kraftspennur við 110 kV stig: 8% - 9%

Kraftspennur við 220 kV stig: 12% - 14%

Þessi stöðlun viðnámsspennu hjálpar til við að tryggja að spennir af mismunandi gerðum og einkunnum geta starfað á öruggan og áreiðanlegan hátt.
