Hvernig á að velja spenni getu út frá álagseinkennum?



I. Hleðslueinkenni: kjarnagrundvöllur fyrir val á spennuvirkni

Álagseinkenni vísa til rafmagnseinkenna sem rafbúnaður sýndi meðan á notkun stendur, aðallega með álagsgerð, stærð og breytileika, aflstuðli, lengd osfrv. Þessir einkenni ákvarða beint afkastakröfu spenni.

Hægt er að skipta álagi í inductive álag, rafrýmd álag og viðnám álag í samræmi við eðli þeirra og mismunandi gerðir hafa verulega mismunandi áhrif á spennugetu.

1) Inductive álag: Svo sem mótorar, spennir, rafmagns suðu osfrv. Þegar þessi álag er í notkun neyta þeir ekki aðeins virks afl heldur framleiða einnig viðbragðsafl, sem leiðir til minnkunar á aflstuðli. Tilvist viðbragðsafls mun auka augljós kraft eftirspurn spennisins. Ef ekki er litið á viðbragðsaflsbætur þarf að velja stærri spennu spenni til að mæta heildareftirspurn virks og viðbragðsafls.

2) rafrýmd álag: Svo sem þéttar, samstilltur rafalar (þegar yfir - spenntir) osfrv. Þeir einkennast af því að veita viðbragðsafl, sem getur bætt valdastuðla kerfisins. Í atburðarásum sem einkennast af rafrýmdum álagi getur raunveruleg augljós kraft eftirspurn spennunnar verið lægri en afkastagetan sem samsvarar virka aflinu og þarf að stilla valið í samsettri meðferð með heildar viðbragðsaflsjafnvægi.

3) viðnám álag: Svo sem glóandi lampar, rafmagns hitari, viðnámsofnar osfrv. Krafturinn á slíkum álagi er nálægt 1 og augljós kraftur er í grundvallaratriðum jafn virkur kraftur. Hægt er að reikna út getu val á getu í samræmi við virka afl án viðbótar skoðunar á viðbragðsaflstapi.



Stærð álagsins er ekki fest og sveiflur þess, höggstyrkur og tímalengd hafa bein áhrif á val á spenni getu.

1) Stöðugt álag: Svo sem stöðugur búnaður til framleiðslulínu, álagið er stöðugt nálægt ákveðnu gildi í langan tíma. Á þessum tíma er hægt að reikna afkastagetuna í samræmi við augljósan kraft álags álags, með 10% -15% framlegð (miðað við öldrun búnaðar, línutap osfrv.).

2) Sveiflandi álag: Svo sem raforkunotkun íbúða (mikið álag á morgnana og kvöldstoppa, lítið álag seint á kvöldin), raforkunotkun verslunarmiðstöðva (mikið álag á vinnutíma, lítið álag eftir lokun). Í slíkum atburðarásum er nauðsynlegt að telja álagsferilinn á dæmigerðum degi, taka hámarksálag sem viðmið fyrir val á afkastagetu og forðast að stækka afkastagetu í blindni í samræmi við hámarksgildið - ef hámarkslengdin er stutt (svo sem aðeins 1-2 klukkustundir á dag) er hægt að draga á framlegð á viðeigandi hátt í 5% -10% til að jafnvægi skilvirkni og kostnað.

3) Áhrifaálag: Svo sem notkun mótors, rafmagns suðuvélar, notkun stimplunarbúnaðar o.s.frv., Sem mun samstundis framleiða straum sem er langt umfram hlutfallsgildið (venjulega 5 - 7 sinnum sem er metinn straumur). Þrátt fyrir að höggálagið hafi stuttan tíma (nokkrar sekúndur til tugir sekúndur) mun það valda stuttu - of mikið af spenni. Ef afkastagetan er ófullnægjandi getur það valdið spennufall og vinda ofhitnun. Þegar þú velur er nauðsynlegt að reikna út augljósan kraft við högg (svo sem mótor upphafsafls=upphafsstraum × metið spennu /√3), tryggðu að stutta - hugtakið ofhleðslugeta spennandans uppfylli kröfurnar og ef nauðsyn krefur, veldu það að draga úr áhrifum.

Stöðugur reksturstími álags ákvarðar „þreytupróf“ spenni. Hleðsla sem keyrir stöðugt í langan tíma (svo sem UPS Gagnamiðstöð, hefur gjörgæslubúnaður á sjúkrahúsi) hærri kröfur um samsvarandi getu og spenni verður að vera tryggður til að starfa stöðugt með stigsgetu; Til að nota álag með hléum (svo sem áveitudælum í landbúnaði, turnstigum, er hægt að draga úr getu staðalsins á viðeigandi hátt vegna þess að þær eru í lokun eða léttu álagsástandi oftast og hækkun hitastigs mun ekki safnast stöðugt, en það er nauðsynlegt að tryggja að hámarksálagið meðan á notkun stendur er ekki farið yfir afkastagetu TransFormer.

Uppfylla hámarks eftirspurn eftir álagi: Spenni getu verður að vera meiri en eða jafnt og augljós kraftur hámarksálags til að tryggja ekki langa - ofhleðslu hugtaks við neinar vinnuaðstæður.

Stunda hagkvæmni í efnahagsmálum: Skilvirkni ferils spenni er „hvolfi U - lagað“ og skilvirkni er hæst þegar álagshraði er 70% -80% (lágmarks tap). Val á getu ætti að reyna að gera venjulegan álagshraða á þessu svið til að forðast að „stór hestur togar lítinn vagn“ (skilvirkni minnkar verulega þegar álagshraði er lægri en 30%).

Panta stækkunarrými: Miðað við álagsvöxt næstu 3-5 árin (svo sem stækkun fyrirtækja, aukning á rafbúnaði íbúðar) þarf afkastagetan að panta um 20% framlegð (leiðrétt samkvæmt þróunaráætluninni).

Aðlagast umhverfisaðstæðum: Hátt hitastig, mikil hæð og rykug umhverfi dregur úr hagkvæmni spennu spennunnar. Í slíkum tilvikum þarf að auka getu getu um 10%- 20%; Ef það er sett upp á holu - loftræstum og hitastigi, er hægt að draga úr framlegðinni á viðeigandi hátt.

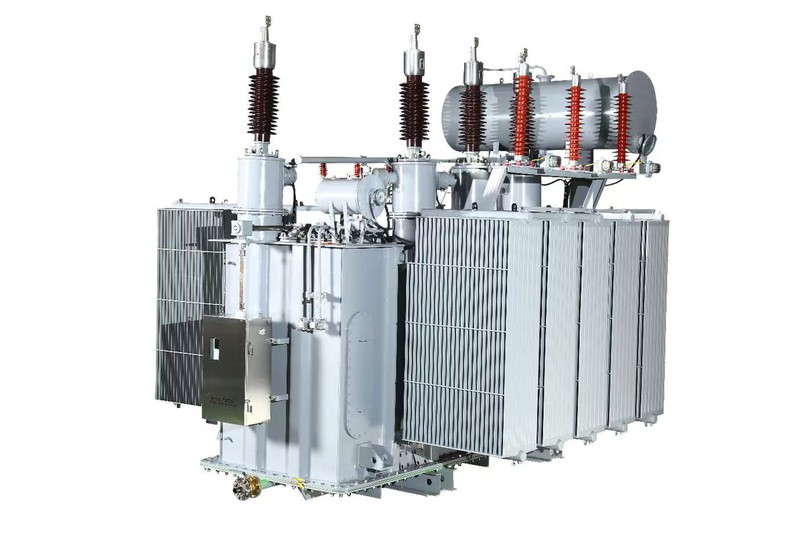

1. Reiknið heildarálag getu

Summan búnaður kraftur: Samanlagt hlutfall af krafti (KW) allra álags, miðað við eftirspurnarstuðulinn (samtímisstuðul).

Reikna með hámarksálag: Ef það eru stutt - hugtak (td mótor upphafsstraumur), reiknaðu jafngildan hitauppstreymi eða framkvæma tímabundna greiningu.

Formúla:



Hvar:

S=augljós kraftur (KVA)

​ PAlls= algjört virkt afl (KW)

η=skilvirkni

cosφ= Power Factor



2. Ákvarðið spennugetu

Grunngeta: Veldu spennuupptöku getuNokkuð hærra en reiknað álag (venjulega 20% ~ 30% framlegð).

Dæmi: Ef útreikningur álags er 800kva skaltu velja 1000kVA spennir.

Ofhleðslugeta: Ef álagið sveiflast á sveiflukenndum (td dagur - næturafbrigði), er hægt að leyfa stutt - of mikið af ofbeldi (olía - sökkt spennir leyfir venjulega 1,3x ofhleðslu í 2 klukkustundir).

Sérstök meðhöndlun álags:

Fyrir atburðarás sem felur í sér áhrif álag þarf að leiðrétta reiknaðan afkastagetu spenni. Áhrifaálag (svo sem rafmagns suðu og stimplunarbúnaður) mynda stutt - tímatíma hámarksstrauma, með höggstuðul þeirra (hlutfall hámarksstraums og mets straums) sem nær 2-5. Í slíkum tilvikum ætti að framkvæma afkastagetu með því að nota annað hvort„Hámarks eftirspurnaraðferð“eða„Leiðréttingaraðferð stuðuls“:

Hámarks eftirspurnaraðferð: Mældu eða reiknaðu hámarks virkan kraft höggálags (með hliðsjón af lengd höggsins), umbreyttu því í augljósan kraft og leggðu það síðan yfir með reiknaðri getu annarra álags.

Stuðull leiðréttingaraðferð: Fyrir kerfi þar sem áhrif álags er hátt hlutfall (td yfir 20% af heildarálaginu), margfaldaðu grunn reiknaðan afkastagetu með leiðréttingarstuðul 1,2-1,5. (Því tíðari og ákafari áhrifin, því hærri ætti leiðréttingarstuðullinn að vera.)

Fyrir kerfi með litla orkuþætti (td COSφ <0,7), ætti fyrst að útfæra hvarfgjafa aflbætur (svo sem að setja upp þéttibanka) til að bæta aflstuðlinn í yfir 0,85 áður en spenni er reiknað. Eftir viðbragðsaflsbætur minnkar eftirspurn eftir augljósum krafti, sem dregur úr nauðsynlegri spennugetu og lækkar bæði fjárfestingarkostnað og orkunotkun.



3. Dæmi um atburðarás

Sviðsmynd 1: Verksmiðjuálag=500 KW, Power Factor=0.8, skilvirkni=0.9:

→ Veldu 800KVA spennir.

Sviðsmynd 2: Gagnamiðstöð (24/7 aðgerð, 60% álagshraði) → Veldu hátt - skilvirkni þurr - tegund spenni með 1,2x hámarks álagsgetu.

Samstarf við hvarfgjafa valdbætur: Í atburðarásum sem einkennast af inductive álagi getur það að setja þétta fyrir viðbragðsaflsbætur bætt aflþáttinn (svo sem frá 0,7 til 0,9), og dregið verulega úr augljósri afleftirspurn (svo sem 1000kW álagi, er sýnilegur kraftur 1429kVA þegar aflstuðningurinn er 0,7, og lækkar í 1111KVA eftir að 0,9) og þar með dregur úr transformið og fjárfestingu.

Áhrif umhverfishita: Mat á afkastagetu spenni er venjulega hannað út frá umhverfishita 40 gráðu. Ef raunverulegur umhverfishitastig er hærra en 40 gráðu í langan tíma (svo sem útivistaruppsetning á háu - hitastigssvæðum), þarf að draga úr getu í samræmi við „hitastig leiðréttingarstuðulsins“ (svo sem leiðréttingarstuðullinn við 45 gráðu er 0,92, og A 1000kVA Transformer getur í raun aðeins borið 920kva).

Val á mörgum spennum: Þegar álagsgetan er stór, dreift víða eða áreiðanleikaþörfin er mikil (svo sem stórar verksmiðjur, sjúkrahús), er hægt að stjórna mörgum spennum samhliða. Á þessum tíma ætti að velja getu eins spenni í samræmi við meginregluna um „álagshlutdeild“ til að tryggja að álagshraði hvers spenni sé í jafnvægi og forðast of mikið af ákveðnum.
